Радиоприёмник
сетевой ламповый "СВД-М" с октября 1937 года выпускал Александровский радиозавод.
Всеволновой десятиламповый супергетеродинный приёмник ''СВД-М'' - модернизированный
вариант приёмников ''СВД'' и ''СВД-1''. В отличичии от лицензированного
США радиоприёмника ''СВД-1'', радиоприёмник ''СВД-М'' считается полностью
отечественной разработкой. Выпуску приёмника способствовало освоение заводом
''Светлана'' производства более качественных и стабильных, в сравнении
со стеклянными, металлических ламп. Но в большей части выпускаемых радиоприёмников
кроме отечественных радиоламп всё же применяли более качественные американские
лампы. Радиоприёмник ''СВД-М'' собран на высоком шасси, закрытом снизу
поддоном. На шасси сверху размещены лампы, блок настройки, силовой трансформатор
и электролитические конденсаторы; остальные элементы находятся внутри шасси.
Доступ к отдельным элементам затруднен, так как в аппарате применён многоэтажный
монтаж. На боковых стенках ящика расположены специальные амортизаторы,
на которых крепится шасси приёмника. В верхней части ящика расположен динамический

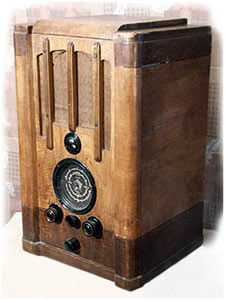

громкоговоритель. Корпус приёмника представляет собой фанерованным шпоном,
прямоугольный деревянный ящик. На лицевой стороне корпуса находятся четыре
ручки управления: левая верхняя - переключатель диапазонов, правая верхняя
- регулятор громкости, центральная - ручка настройки, ручка расположенная
внизу - регулятор тембра и выключатель сети. Двойная ручка настройки оснащена
редуктором. Передача вращения на вал конденсатора настройки осуществляется
металлической пружинной фрикционной муфтой. Шкала круглая, разделена на
4 поддиапазона. Над шкалой находится экран электроннолучевого индикатора
настройки. На задней стороне шасси приёмника расположены клеммы подключения
адаптера, антенны и земли. Задняя стенка открывает доступ к высокому коробчатому
шасси, разъёмной конструкции. Переключение напряжения сети - осуществляется
перестановкой перемычек на специальной колодке, закрытой стальным сдвигающимся
кожухом, на которой установлен и плавкий предохранитель. Силовой трансформатор
заключен в металлический экран. Контурные катушки УВЧ и гетеродина смонтированы
в виде отдельного экранированного блока представляющего собой самостоятельную
конструкцию, прикрепленную к шасси четырьмя болтами. В модели применён
оригинальный конденсатор настройки - он четырехсекционный, установлен на
амортизирующих прокладках и прикрыт картонным кожухом. Трансформаторы ПЧ
находятся под шасси и настраиваются латунными винтами, выведенными на заднюю
панель шасси. Переключатель диапазонов - галетный, трехплатный. Выходной
трансформатор так же заключен в кожух и размещен на ''корзине'' громкоговорителя
с подмагничиванием. Габаритные размеры приёмника 560х360х290 мм, вес 16
кг. Диапазон принимаемых частот: 1. Диапазон ''А'' или ДВ - 750...2000
м (400...150 кГц); 2. Диапазон ''Б'' или СВ - 200...556 м (1500...540
кГц); 3. Диапазон ''Г'' или КВ-1 - 85,7...33,3 м (3,5...9,0 МГц); 4. Диапазон
''Д'' - КВ-2 - 36,6...16,7 м (8,2...18,0 МГц). Промежуточная частота
445 кГц. Выходная мощность приёмника на сопротивлении эквивалента динамика
при коэффициенте нелинейных искажений 10% - 3 Вт. Чувствительность по э.д.с.
в антенне, измеренная при выходной мощности 0,5 Вт: в диапазоне А (250
кГц) - 20 мкВ, в диапазоне Б (1,0 МГц) - 10 мкВ, в диапазоне В (6 МГц)
- 20 мкВ, в диапазоне Г (12,0 МГц) - 30 мкВ. Приемник питается от сети
переменного тока, напряжением 110, 127, 220 В. Потребляемая от сети мощность
не превышает 100 Вт.
Описание приёмника в брошюре
НКС. Описание в Радиофронте № 1 за 1938
г. Данные приёмника в Радиофронте №10
за 1938 г. Видеосюжет
о приёмнике. Фотографии Д.Н.Гурьянова, Мытищи и с сайтов oldradio.ru и
antiques-shop.ru.
----- |
|
